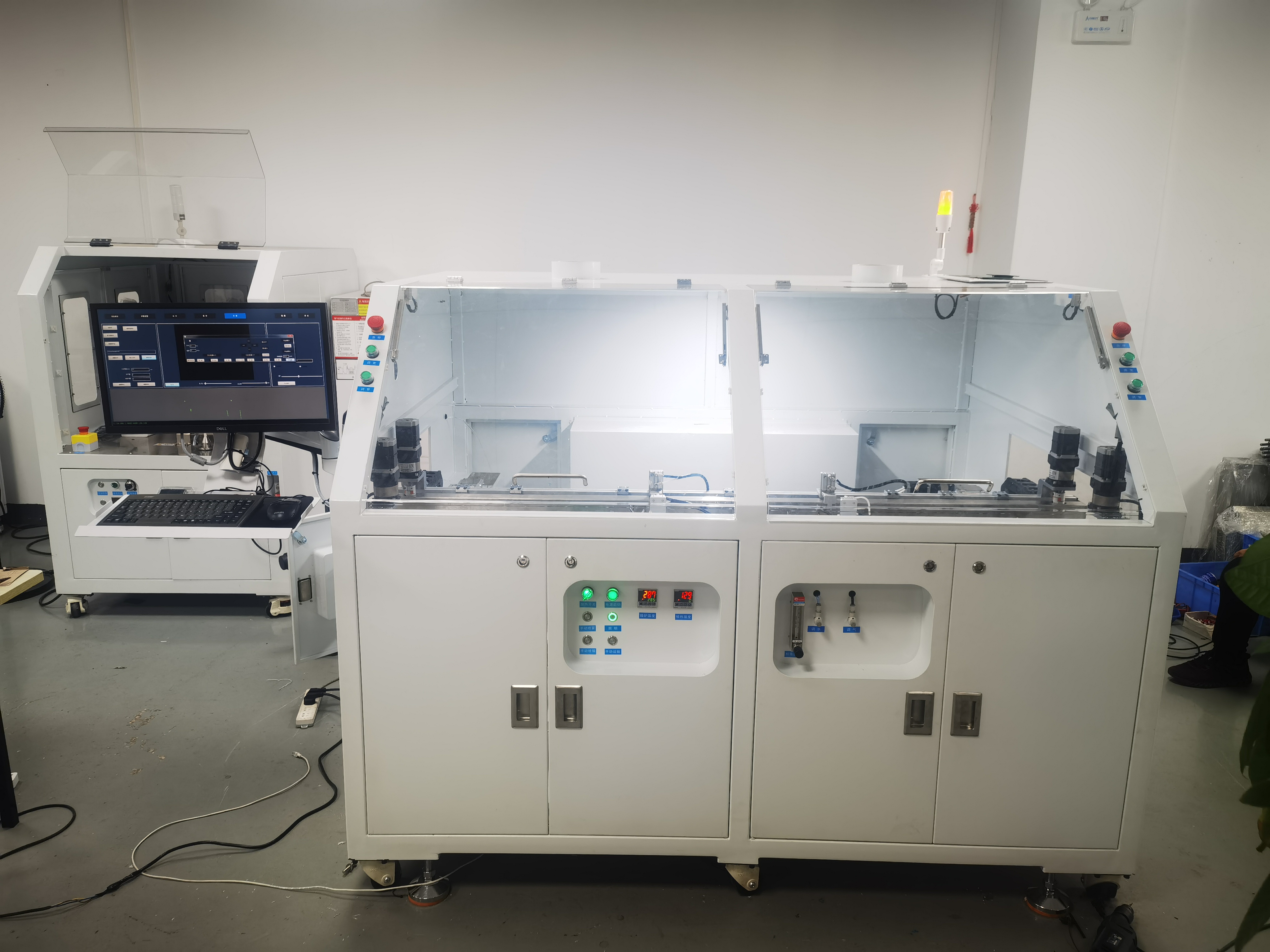

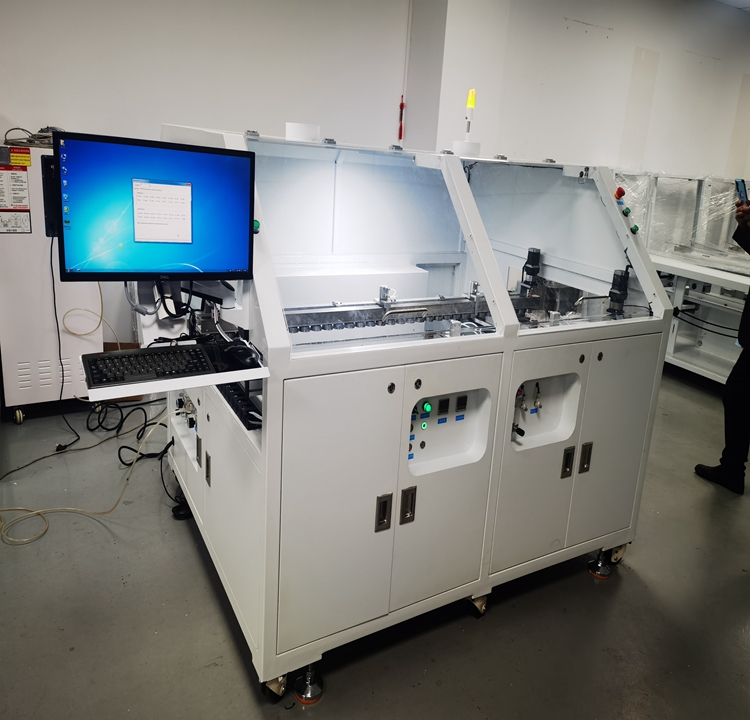

- 在线 选择性波峰焊TA-1200
- 【产品系列】：选择性波峰焊系列
- 【产品优势】：
机器参数
机器型号
TA-1200
一、机器总体
机器尺寸
L1900 x W1500 x H1450
机器总功率
12kw
机器运行功率
3--6kw
电源
单相220V 50HZ
净重
800KG
空气源要求
3-5BAR
氮气源要求
1.5立方/小时，纯度》99.998%
抽风量要求
500--800CMB/H
PCB板
最大PCB板尺寸
L1250 X W610MM
最小PCB板尺寸
100x100mm
X轴行程
≥800mm
Y轴行程
≥610mm
二、控制与运输
控制系统
电脑+运动控制卡 + 编程器 + 视频监视
运输方式
滚轮运输式
导轨调宽方式
自动调整
PCB运输方向
左 → 右
运输高度
900+/-20mm
三、喷雾系统
运动轴
X, Y，Z
运动控制
死循环伺服控制
喷头
130 UM 喷头
喷雾喷嘴
雾化喷雾器
助焊剂容量
2L
四、预热部份
预热方式
氮气热风预热
温度范围
25--180cdegree
五、焊锡系统
运动轴
X, Y, Z 三轴运动控制
锡炉喷锡方式
电磁泵
锡炉喷嘴数量
1
锡槽容量
13 kgs
熔锡时间
约50 Minutes
最高锡炉温度
350 C
锡槽加热功率
2kw
焊锡嘴
小型波峰焊锡嘴
定制形状
锡嘴材料
合金钢
标配锡嘴
标配5个
氮气管理
加热氮气
标配
氮气PID控制
0 -180 C
氮气消耗/锡嘴
0.5---1.5m3/小时/锡嘴
氮气浓度
O2 < 20 PPM
设备主要组件品牌：
序号
组件名称
品牌
备注
1
工业电脑
研祥
或同等品牌
2
显示器
DELL
或同等品牌
3
运动控制卡
众为兴
或同等品牌
4
交流接触器
施耐德
或同等品牌
5
中间继电器
OMRON
或同等品牌
6
伺服马达
松下
或同等品牌
7
伺服驱动器
松下
或同等品牌
8
滚珠丝杆
上银
或同等品牌
9
直线导轨
上银
或同等品牌
10
固态继电器
佳乐
或同等品牌
- 产品描述
在线进板 →选择性喷助焊剂→预热→选择性波峰焊接→在线出板
